Простая настройка Wi-Fi моста MikroTik

mikrotikblog
14 мар. 2016 г.
5 мин. чтения

1 Подключение Wi-Fi точки к компьютеру

2 Настройка сетевой карты компьютера
3 Вход в настройки
4 Настройка первой точки (Server)
4.1 Настройка Wi-Fi точки
4.2 Настройка сети
4.3 Смена стандартного пароля администратора
5 Настройка второй точки (Client)
5.1 Настройка сети
5.2 Настройка Wi-Fi подключения к первой точке
5.3 Решение проблем с подключением
5.4 Смена стандартного пароля администратора
6 Сброс настроек

В этой статье мы расскажем, как быстро настроить Wi-Fi мост MikroTik с помощью упрощенного меню Quick Set.

Данная инструкция подойдет для всех Wi-Fi точек MikroTik с операционной системой RouterOS Level3 и выше: SXT Lite2, SXT Lite5, Groove 52HPn, SXT 5 ac, SXT G-2HnD и др.

Wi-Fi мост MikroTik лучше сначала настроить на столе в одном помещении, а потом везти на монтаж. Это позволит существенно сократить время на поездки от точки к точке, если у вас вдруг возникнут какие-то проблемы с настройкой.

Настройку можно выполнять через Web-браузер или программу Winbox для ОС Windows. Удобнее всего это делать через Winbox, поскольку программа умеет подключаться к устройству не только по IP адресу, но и по MAC адресу.

Иногда после сброса устройства к заводским настройкам ей не присваивается стандартный IP адрес 192.168.88.1. В этом случае необходимо подключиться к устройству по MAC адресу с помощью программы Winbox и применить стандартную конфигурацию.

В статье будет рассмотрена настройка с помощью программы Winbox. Настройка Wi-Fi моста MikroTik через Web-браузер выполняется аналогичным образом.

Подключение Wi-Fi точки к компьютеру

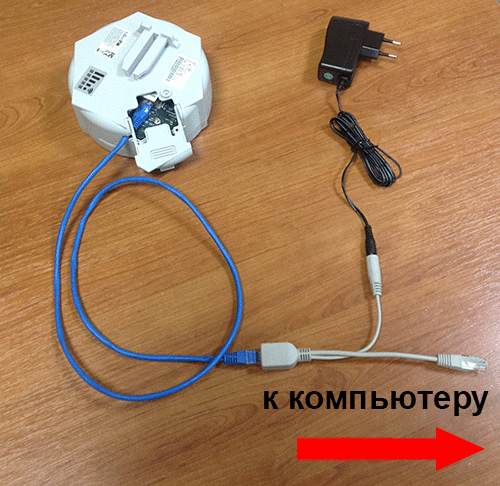

Сначала подключите беспроводную точку к компьютеру через POE инжектор, как показано на рисунке. После настройки Wi-Fi точку можно будет отключить от компьютера и подключить к маршрутизатору или коммутатору.

Настройка сетевой карты компьютера

Чтобы попасть в настройки Wi-Fi точки Mikrotik, необходимо настроить сетевую карту компьютера на IP адрес из одной подсети, например 192.168.88.21.

Откройте Пуск → Панель управления → Центр управления сетями и общим доступом.

Далее идите в Изменение параметров адаптера.

Щелкните правой кнопкой мыши на Подключение по локальной сети и выберите Свойства.

Выберите Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку Свойства.

Выберите Использовать следующий IP-адрес, введите IP-адрес 192.168.88.21, Маску подсети 255.255.255.0 и нажмите кнопку OK.

Вход в настройки

Если вы настраиваете Wi-Fi точку MikroTik через Web-браузер (Internet Explorer или другой), напишите в адресной строке 192.168.88.1 — это IP адрес по умолчанию для устройств MikroTik.

Внимание! В Web-браузере в настройках не должен быть указан proxy-сервер

В открывшемся окне введите Login: admin без пароля и нажмите кнопку Login.

Мы будем настраивать Wi-Fi точку MikroTik с помощью программы, поэтому скачиваем Winbox с сайта производителя и запускаем.

Перейдите на вкладку Neighbors и нажмите кнопку Refresh. В списке должна появится ваша точка.

Обратите внимание, что если нажать на MAC адрес, то мы будем подключаться к устройству по MAC адресу.

Если нажать на IP адрес, то будем подключаться к устройству по IP адресу.

Мы нажимаем на MAC адрес, после чего он появится в поле Connect To:, вводим логин admin без пароля, и нажимаем кнопку Connect.

Если вы подключили и настраиваете устройство впервые, то появится окно, как на картинке ниже. Оно предлагает применить стандартные заводские настройки. Нажмите кнопку OK.

Откройте слева меню Quick Set.

В появившемся окне будем выполнять настройку Wi-Fi точки.

Настройка первой точки (Server)

Первая точка у нас будет главной (Server). К ней будет подключаться вторая точка (Client). Приступим к настройке первой точки.

В верхнем левом углу выберите PTP Bridge и укажите беспроводной режим Server/AP.

Настройка Wi-Fi точки

В разделе Wireless выполните следующие настройки:

Wireless Protocol - выберите беспроводной протокол 802.11. Протоколы nstreme и nv2 - это фирменные протоколы MikroTik.
Network Name - укажите имя Wi-Fi точки, которое будет отображаться при сканировании Wi-Fi сетей. Мы указали имя ap1.
Frequency - выберите рабочую частоту беспроводной точки. Если в эфире работают другие Wi-Fi точки, выберите такую частоту, чтобы она не совпадала с другими точками, и они не создавали друг другу помехи.
Band - укажите беспроводные стандарты 2GHz-B/G/N.
Channel Width - ставим ширину канала 20/40MHz Ce, чтобы получить максимальную скорость передачи данных. Если в эфире много помех, то лучше выбрать ширину канала 20MHz.
Country - название страны оставьте пустым. Страну Ukraine лучше не указывать, т.к. будут работать ограничения по максимальной выходной мощности.
Security - настройки безопасности. Для лучшей безопасности ставим галочку только напротив WPA2.
Encryption - выберите алгоритм шифрования только aes ccm;
Wi-Fi Password - введите пароль для подключения к Wi-Fi точке не менее 8-ми символов.

Настройка сети

В разделе Configuration необходимо указать, каким образом главная Wi-Fi точка будет получать сетевые настройки.

Если вы хотите, чтобы Wi-Fi точка получала сетевые настройки от роутера автоматически по DHCP, то в разделе Configuration сделайте следующие настройки:

Address Acquisition - выберите Automatic;
Address Source - выберите Ethernet (получение настроек с Ethernet порта, куда подключается кабель).

Мне больше нравится указывать настройки вручную, чтобы точно знать IP адрес каждой Wi-Fi точки.

Для ввода статических настроек, в разделе Configuration выполните следующее:

Address Acquisition - выберите Static;
IP Address - введите IP адрес из одной подсети с роутером. В нашем случае это 192.168.88.100;
Netmask - укажите маску;
Gateway - введите IP адрес шлюза (IP адрес роутера). В нашем случае это 192.168.88.1;
DNS Servers - не нужно указывать.

Смена стандартного пароля администратора

Чтобы никто, кроме администратора, не смог зайти в настройки Wi-Fi точки, нужно установить пароль. По умолчанию пароля нет.

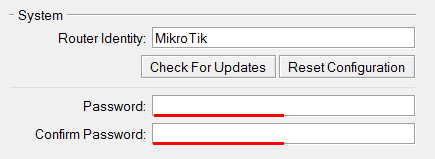

Для этого в разделе System в поле Password введите новый пароль и подтвердите его в поле Confirm Password.

В конце нажмите кнопку OK, чтобы сохранить все настройки.

Теперь главную Wi-Fi точку MikroTik можно подключить по кабелю в существующую сеть.

Настройка второй точки (Client)

В верхнем левом углу выберите PTP Bridge и укажите беспроводной режим Client/CPE.

Настройка сети

В разделе Configuration необходимо указать, каким образом клиентская Wi-Fi точка будет получать сетевые настройки.

Address Acquisition - выберите Automatic;
Address Source - выберите WLAN (получение настроек с Wi-Fi интерфейса).

Для ввода статических настроек, в разделе Configuration выполните следующее:

Address Acquisition - выберите Static;
IP Address - введите IP адрес из одной подсети с роутером. В нашем случае это 192.168.88.200;
Netmask - укажите маску;
Gateway - введите IP адрес шлюза (IP адрес роутера). В нашем случае это 192.168.88.1;
DNS Servers - не нужно указывать.

Настройка Wi-Fi подключения к первой точке

Настроим беспроводное подключение к главной Wi-Fi точке.

В разделе Wireless выполните следующие настройки:

В столбце Network Name - выберите название Wi-Fi точки, к которой нужно подключиться. В нашем случае это ap1;
В поле WiFi Password - введите пароль для подключения к Wi-Fi точке;
Нажмите кнопки Apply и Connect.

После произведенных настроек должен появиться Status: connected to ess и параметры подключения.

Решение проблем с подключением

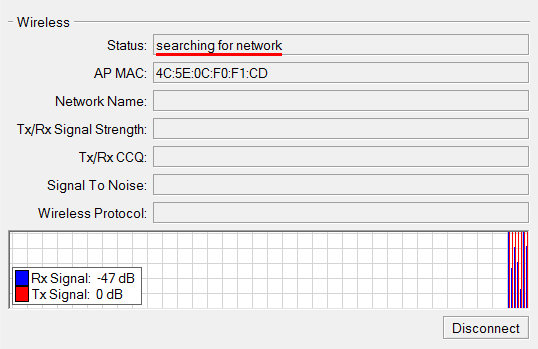

В последних прошивках в меню Quick Set глючит режим клиента Client/CPE. Проблема в том, что QuickSet не правильно сохраняет пароль для подключения к Wi-Fi точке. В этом случае вы увидите, что устройство постоянно находится в поиске сети со Status: searching for network, как показано на рисунке.

В логах будут сообщения об ошибке MIC failure (14), как на картинке ниже.

Чтобы это исправить сделайте следующее:

Откройте меню Wireless, перейдите на вкладку Security Profiles и кликните двойным щелчком мыши по профилю с именем default.

В открывшемся окне в полях WPA Pre-Shared Key и WPA2 Pre-Shared Key повторно введите пароль для подключения к Wi-Fi точке, и нажмите кнопку OK.

После этого устройство должно подключиться к Wi-Fi точке в режиме клиента. Чтобы проверить это, откройте менюQuick Set. У вас должен появиться Status: connected to ess и параметры подключения.

Смена стандартного пароля администратора

Чтобы никто, кроме администратора, не смог зайти в настройки Wi-Fi точки, нужно поставить пароль. По умолчанию пароля нет.

Для этого в разделе System в поле Password введите новый пароль и подтвердите его в поле Confirm Password.

Нажмите кнопку OK, чтобы сохранить пароль.

Теперь можно производить монтаж Wi-Fi моста MikroTik.

Сброс настроек

Если во время настройки Wi-Fi моста MikroTik вы что-то напутали в конфигурации и не можете зайти в устройство, выполните его сброс к заводским настройкам.

Отключите питание;
Зажмите и держите кнопку Reset;
Подайте питание;
Дождитесь пока начнет мигать светодиод;
Отпустите кнопку Reset;
После перезагрузки подключитесь к устройству с помощью программы Winbox по MAC адресу, т.к. у устройства может быть IP адрес 0.0.0.0. В этом случае вы не сможете попасть в настройки через Web-интерфейс по стандартному IP адресу 192.168.88.1.
В Winbox в появившемся окне нажмите кнопку OK, чтобы применить настройки по умолчанию. В некоторых прошивках данное окно может не появится, а сразу применится стандартная конфигурация.
